显微硬度计

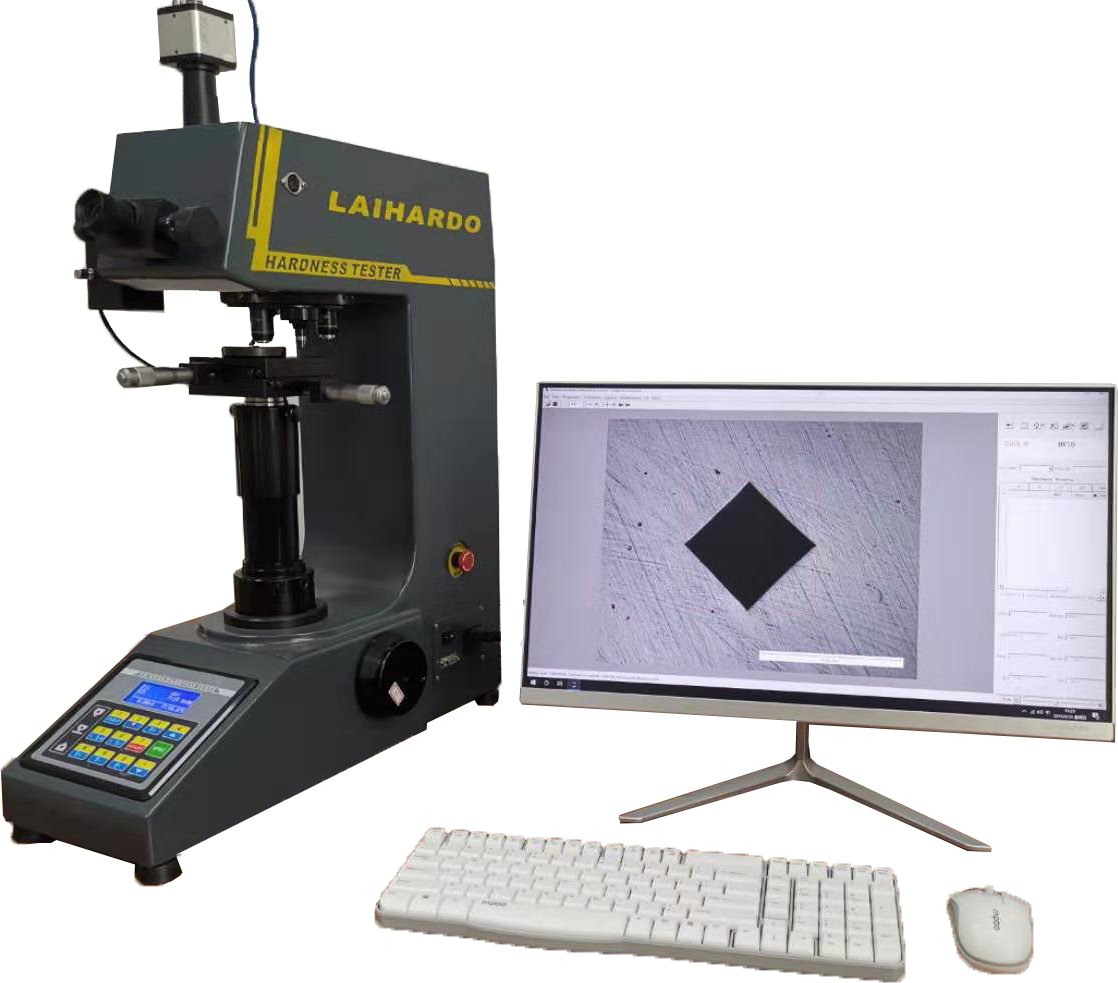

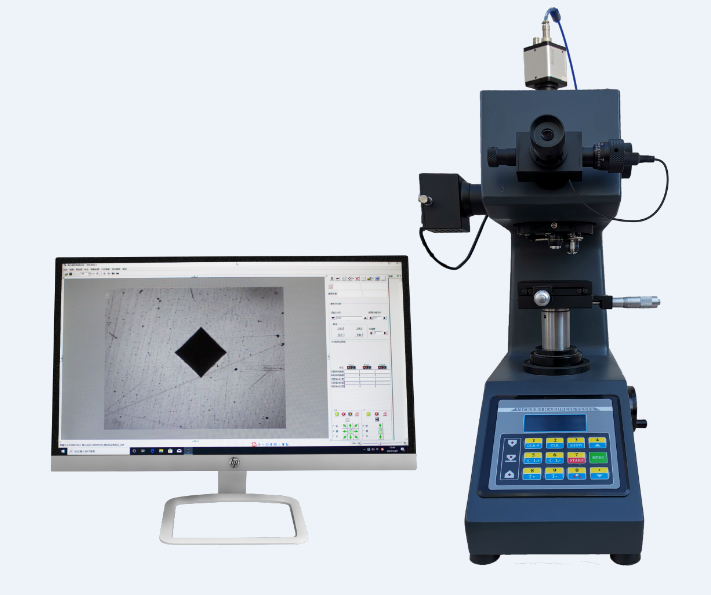

SCV-1000BT/1000AT(原型号:HVT-1000/A)型图像处理显微维氏硬度计

产品描述:●该机是由双成像多功能自动转塔数显显微硬度计和维氏硬度测量图像分析软件和计算机组合而成的。CCD通过三目接口将图像传输到计算机上,可实时进行对焦和显示硬度压痕图像,只需通过鼠标和键盘就可完成各种检测要求,大大提高工作效率,是进行实验分析的理想解决方案
服务热线:0535-2112896
立即咨询

●该机是由双成像多功能自动转塔数显显微硬度计和维氏硬度测量图像分析软件和计算机组合而成的。CCD通过三目接口将图像传输到计算机上,可实时进行对焦和显示硬度压痕图像,只需通过鼠标和键盘就可完成各种检测要求,大大提高工作效率,是进行实验分析的理想解决方案。

● 仪器在机械,光学,光源上采用独特的,精密的设计,使压痕成像更清晰,测量更精*.

● 本机配有10倍和40倍物镜,10倍测微目镜.或15X目镜

● 在屏幕上能显示试验方法、试验力、试验力保荷时间、测量次数等,操作时只要从薄膜键盘输入压痕对角线长度,内置计算器自动计算出硬度值并显示在LCD屏上.

● 拥有可供连接数码相机和CCD摄像头的螺纹接口.

● 在光源上是采用冷光源,使用寿命10万小时,也可以按用户要求选用卤素灯光源.

本机配备图像处理装置,是将原来在硬度计目镜上显示的压痕直接显示在液晶显示器上。工作过程更直观,测量更精*。减少了人眼疲劳和人为误差,提高了工作效率,使工作过程众人观察,深受测量人员的青睐。


维氏硬度图像处理系统是专门为维氏系列硬度机开发的自动测量系统,适用于维氏硬度试验机的硬度测量。系统采用了CCD光学成像和测量技术、计算机数字图像处理技术,

实现了维氏、努氏硬度试验多标尺的自动测量和手动测量,是目前国内较先进的维氏硬度试验自动化测量系统。

将维氏硬度计试验完成后的压痕,通过CCD摄像系统成像到计算机屏幕,进行图像分析、处理,自动完成压痕对角线测量、硬度值显示、并将当前试验数据及图像保存。


可完成梯度试验,可一次性完成20个点的试验(任意设置各试验点间距),作为一组试验数据保存。

对已保存的数据、图像可随时快速查询。

试验报告打印输出形式:WORD格式报告、梯度图报告。

根据硬度计的校准标准,用户可随时利用标准硬度块对所测硬度值的准确性进行校整。


应用范围:

——黑色金属、有色金属、IC薄片、表面涂层、层压金属;

——玻璃、陶瓷、玛瑙、宝石等;

——炭化层和淬火硬化层的深度及梯度的硬度测试。

还可同时观察材料的金相组织;


技术参数:

测量范围:

1HV~2967HV

试验力:0.098N(10g)0.246N(25g)0.49N(50g)0.98N(100g)1.96N(200g)4.90N(500g)9.80N(1000g)
显微硬度标尺:HV0.01HV0.025HV0.05HV0.1HV0.2HV0.3HV0.5HV1
试样允许 **大高度:90mm(可订制加高产品)
压头中心至机壁 **大距离:100mm (可订制加宽产品)
物镜/压头切换:自动转换
试验力加卸载控制:加卸试验力过程全自动
加试验力速度:0.160.19mm/s
目镜放大倍数:10X15X
物镜放大倍数:10X 40X
主机总放大倍数:100倍(观察)、400倍(测量)计算上总放大倍率约1600
测量范围:200µm
最小检测单位:0.01μm
试验力保荷时间:(5~60)S
测微鼓轮 最小分度值:0.25um
XY 试台尺寸:100×100mm 可选配数显X-Y工作台,液晶数字显示
XY 试台行程范围:25×25mm **小移动值0.01mm
电源/光源:220V,60/50Hz/冷光源/卤素灯光源(220V,60/50Hz)
重量/毛重:41.5kg 净重:35kg
仪器尺寸:(420×180×475)mm
箱体尺寸:(520×445×595)mm
