显微硬度计

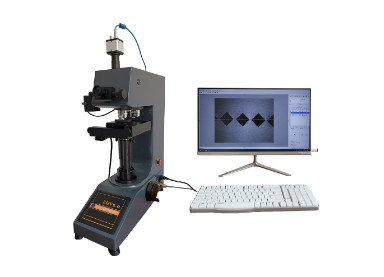

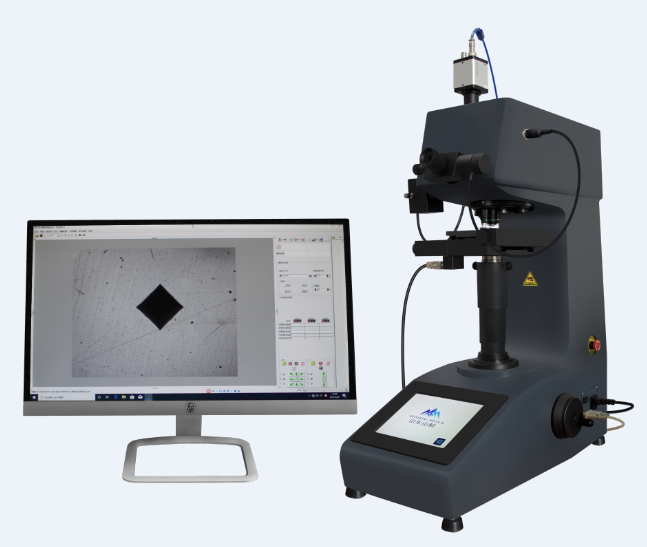

ZHV2.0 全自动显微维氏硬度计

产品描述:自动维氏硬度测量系统,集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种 **新专业技术,通过计算机主机实现对维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分
服务热线:0535-2112896
立即咨询

自动维氏硬度测量系统,集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种专业技术,通过计算机主机实现对维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、氮化层、渗碳层、淬火硬化层梯度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统,突破了传统硬度的测试方式,实现了半自动、高精度、高重复性的硬度测试,是材料分析的重要设备。


1、组成

自动维氏硬度测量系统中,计算机主机通过 RS232 串口,控制维氏硬度计的动作并接收硬度计的相应信息;计算机主机通过 RS232 串口,控制平台控制箱并通过平台控制箱,控制自动载物台移动并接收相应信息;维氏硬度计所压的压痕的光学信号,通过数字摄像头成像在计算机显示器上,再通过自动、手动读数,测得维氏硬度值本系统具有对硬度计主机直接控制的功能。同时具备自动测量、手动测量等多种硬度值测量方式,精*度高、重复性好。测量结果可以 WORD、EXCEL 等多种格式输出。


2、主要功能

系统联动:通过硬度计串口通讯,实现系统与硬度计联动。

压力联动:硬度计试验力转换时,系统感知试验力变化并实时显示在系统中。

转塔联动:软件控制硬度计进行物镜—压头之间相互切换,无需人工控制硬度计。

加载联动:软件控制硬度计进行加载,无需人工控制硬度计。

自动聚焦:可自动完成自动聚焦。(选配)

测量联动:软件控制硬度计转塔、加载并直接读取维氏硬度值。

图像采集:实时显示硬度图像,可存储、打印图像。

自动测量:自动找出压痕的四个顶点,速度快,数据准,有多种专业算法以适用不同压痕。连打连测、即打即测、指定坐标打压。

自动寻点:在压痕的四个顶点附近点取,系统自动寻找 **佳顶点,大大降低人为误差。

对角测量:点取压痕的左上及右下角,即可读出硬度值。

四点测量:点取压痕的四个顶点,读出硬度值。

微力测量:特别设计专业功能,可将微小压试验力(10gf,25gf,50gf)下的压痕实时放大且不降低分辨率,提高测量精度。

硬度换算:依据国家标准或美标,自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换,实时显示。

图文报告:自动记录测量数据,自动生成硬度—深度曲线,保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按 WORD 文档保存。

结果统计:将多个压痕的测量结果以 EXCEL 数据格式导出,并自动统计测量次数、硬度 **大值、 **小值、平均值、均方差等。


3、性能特点

联动控制:系统通过串口通讯,感知试验力变化、控制硬度计转塔、加载并直接读数。

自动位移:配置高精度 X-Y 自动平台。

自动识别:领*的压痕自动识别技术,在 0.3 秒内读出 D1/D2 和 HV 值。

性能稳定:对非镜面抛光、光线不匀,不在中心的压痕均可自动读取。

功能强大:手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。

轮廓扫描:可以沿工件的边缘扫描出产品的轮廓全貌,方便操作者设定路径或直接选点测量。

使用方便:通过硬度块进行定标,符合用户日常习惯。半天培训,即可正常使用。

自动读数:独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高。

重复性好:自动读数重复性高,满足用户专业要求。


主机参数

试验力gf10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf
N0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N
硬度测试范围1HV-3000HV
测试模式HV/HK
加载方法直接数字控制,自动完成加、卸试验负荷
试验力施加方法自动(加载/保荷/卸载)
物镜和压头切换自动切换
转换标尺HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB
数据输出

可生成WORD或EXCEL报表和硬度曲线图

硬度读取电脑显示压痕图像并自动测量
物镜10× (观察用),40×(测量用)
目镜10× 数显测微目镜
总放大倍数100×,400×
目镜分辨率0.01μm
目镜光数转换

自动

目镜 最大测量长度在 10×下为 900um ,在 40×下为 200um
压痕长度数字显示分辨率0.1μm
硬度数值显示分辨率0.1HV
保荷时间0~60s
光源卤素灯光源
X-Y自动试台尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm
试样 最大高度100mm(可定制)
压头中心至机壁距离98mm(可定制)
照明亮度可调,采用标准的脉宽调试(PWM)方式,实现真正的开关调整
电源AC220V,50Hz
执行标准ISO 6507,ASTM E384,JIS Z2244,GB/T 4340.2
外形尺寸480×325×545mm,外箱尺寸600×360×800mm
机器重量净重31kg,毛重44kg


标准配置:

名称数量名称数量
仪器主机1台10×数显测微目镜1只
金刚石显微维氏压头1只10×,40×物镜各1只
砝码6个砝码轴1个
电动十字试台1个薄片夹持台1个
平口夹持台1个细丝夹持台1个


水平调节螺钉4只水平仪1只
保险丝1A2个卤素灯12V、15~20W1个
电源线1根螺丝刀2把
标准硬度块400~500 HV0.21块标准硬度块 700~800 HV11块
防尘罩1只光学适配镜1个
USB加密狗1支摄像头1个
台式电脑1台喷墨打印机1台
CCD摄像头1套适配接管1根
软件1套USB数据线1根
电动平台1个电动平台控制器1套
